Description

Pleated Filter SOE 222 Fin adalah cartridge filter industri dengan konfigurasi Single Open End (SOE), menggunakan adaptor 222 dengan dua O-ring pada satu ujung dan Fin Closed End pada ujung lainnya. Cartridge ini dirancang untuk sistem filtrasi cairan yang menggunakan filter housing dengan dudukan adaptor 222 dan mekanisme penahan yang kompatibel dengan bentuk Fin.

PT PROFILTER INDONESIA (PFI Filtration) menyediakan layanan pengadaan dan konsultasi teknis Pleated Filter SOE 222 Fin untuk kebutuhan water treatment, RO pretreatment, process water, utility water, OEM filtration equipment, serta aplikasi filtrasi cairan industri lainnya.

Pemilihan cartridge harus memperhatikan kesesuaian adaptor, bentuk Fin, panjang aktual, micron rating, material media, dan kondisi operasi. Konfigurasi SOE 222 Fin tidak dapat langsung dianggap kompatibel dengan seluruh housing cartridge filter.

Apa Itu Pleated Filter SOE 222 Fin?

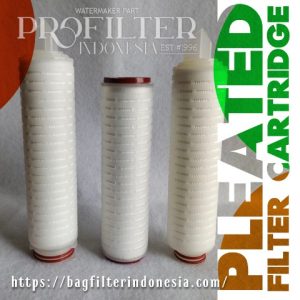

Pleated Filter SOE 222 Fin merupakan cartridge filter dengan media filtrasi berlipat (pleated) dan sistem sambungan Single Open End.

Istilah SOE 222 Fin menjelaskan tiga karakteristik utama:

Single Open End (SOE): cartridge memiliki satu ujung terbuka sebagai bagian dari jalur aliran dan satu ujung tertutup.
222 O-Ring Adapter: ujung terbuka menggunakan adaptor tipe 222 dengan dua O-ring untuk membentuk sealing pada cartridge seat yang sesuai.
Fin Closed End: ujung tertutup mempunyai bentuk Fin atau sirip yang berinteraksi dengan mekanisme penahan cartridge sesuai desain filter housing.

Media pleated mempunyai konstruksi berlipat untuk menyediakan area filtrasi dalam ruang cartridge yang terbatas. Karakteristik flow rate, efisiensi filtrasi, dan kapasitas penahanan kontaminan tetap bergantung pada desain serta spesifikasi media yang digunakan.

Pleated Filter SOE 222 Fin berbeda dari Pleated Filter SOE 222 Flat karena bentuk ujung tertutupnya tidak sama.

Walaupun kedua cartridge menggunakan adaptor 222, kompatibilitasnya harus diperiksa berdasarkan desain housing dan mekanisme penahan cartridge.

Konstruksi Pleated Filter SOE 222 Fin

Konstruksi cartridge terdiri atas media filtrasi, komponen pendukung media, adaptor sealing, serta Fin Closed End.

Setiap komponen mempunyai fungsi yang berbeda dan harus dipilih sesuai kebutuhan proses.

Pleated Filtration Media

Media pleated merupakan bagian cartridge yang berfungsi menahan partikulat sesuai micron rating dan karakteristik efisiensi yang dinyatakan produsen.

Konstruksi lipatan media membantu menyediakan area filtrasi yang lebih luas dibandingkan lembaran media tanpa lipatan dengan dimensi dasar sebanding.

Namun, kemampuan menahan partikel, pressure drop, dan kapasitas penahanan kontaminan tidak hanya ditentukan oleh jumlah lipatan.

Untuk aplikasi berbasis polypropylene, pelanggan dapat mempelajari Pleated PP Filter Cartridge sebagai referensi pemilihan material.

Inner Core dan Outer Support

Inner core berfungsi memberikan dukungan struktural pada bagian dalam cartridge, sedangkan outer support atau cage membantu mempertahankan bentuk media sesuai desain produk.

Material dan konfigurasi kedua komponen tersebut dapat berbeda menurut seri cartridge.

Kesesuaian terhadap differential pressure, temperatur, serta cairan proses harus diverifikasi menggunakan spesifikasi produk yang dipilih.

SOE 222 O-Ring Adapter

Adaptor 222 berada pada ujung terbuka cartridge dan menggunakan dua O-ring sebagai bagian dari sistem sealing.

Saat cartridge dipasang pada housing yang kompatibel, O-ring membentuk sealing antara adaptor dan cartridge seat.

Kondisi permukaan sealing, dimensi adaptor, serta material O-ring memengaruhi kesesuaian pemasangan.

Penggunaan adaptor yang tidak sesuai dapat menyebabkan cartridge sulit dipasang atau meningkatkan risiko bypass internal.

Fin Closed End

Fin Closed End adalah ujung tertutup cartridge yang memiliki bentuk sirip atau tonjolan sesuai desain produk.

Bagian Fin dapat berfungsi sebagai elemen pemosisian atau berinteraksi dengan mekanisme penahan cartridge pada housing tertentu.

Fin Closed End tidak otomatis berarti semua cartridge menggunakan bayonet lock atau sistem penguncian putar. Mekanisme pemasangan harus mengikuti desain housing dan petunjuk produsen.

Karena itu, pemeriksaan bentuk Fin, panjang aktual cartridge, dan retaining mechanism merupakan bagian penting dari verifikasi konfigurasi SOE 222 Fin.

Spesifikasi Umum Pleated Filter SOE 222 Fin

Berikut parameter teknis yang digunakan untuk mengidentifikasi cartridge sebelum pemesanan.

Parameter	Keterangan
Product Type	Pleated Filter Cartridge
Configuration	Single Open End (SOE)
Open End Connection	222 O-Ring Adapter
Sealing System	Dual O-Ring pada adaptor 222
Closed End	Fin Closed End
Filtration Media	Sesuai seri dan spesifikasi cartridge
Micron Rating	Sesuai pilihan media dan model
Filtration Efficiency	Nominal atau absolute apabila dinyatakan dalam datasheet
Cartridge Length	Sesuai ukuran nominal dan dimensi aktual produk
Outside Diameter	Sesuai drawing cartridge
Inner Core / Outer Support	Sesuai material konstruksi produk
O-Ring Material	Disesuaikan dengan spesifikasi cartridge dan cairan proses
Flow Rate	Mengikuti data performa dan kondisi operasi
Operating Temperature	Mengikuti batas material dan datasheet produk
Differential Pressure	Mengikuti batas desain cartridge dan housing
Housing Compatibility	Housing dengan interface 222 dan mekanisme penahan Fin yang sesuai

Spesifikasi tersebut merupakan panduan identifikasi konfigurasi, bukan jaminan bahwa seluruh Pleated Filter SOE 222 Fin mempunyai dimensi, material, dan batas operasi yang identik.

Perbedaan Pleated Filter SOE 222 Fin dengan Konfigurasi Lain

Pemilihan konfigurasi end-cap perlu dilakukan secara tepat karena cartridge dengan media dan panjang nominal yang sama belum tentu dapat digunakan pada housing yang sama.

Konfigurasi	Adaptor / Sealing	Ujung Tertutup
SOE 222 Fin	222 Dual O-Ring	Fin
SOE 222 Flat	222 Dual O-Ring	Flat
SOE 226 Fin	226 Dual O-Ring	Fin
SOE 226 Flat	226 Dual O-Ring	Flat
DOE	Dua ujung terbuka	Tidak menggunakan Fin Closed End

SOE 222 Fin vs SOE 222 Flat

Perbedaan utama terdapat pada bentuk ujung tertutup.

SOE 222 Fin menggunakan ujung berbentuk Fin, sedangkan SOE 222 Flat menggunakan ujung tertutup datar.

Kedua tipe mempunyai adaptor 222, tetapi tidak boleh dianggap saling menggantikan tanpa verifikasi mekanisme penahan cartridge pada housing.

Untuk konfigurasi ujung datar, lihat Pleated Filter SOE 222 Flat.

SOE 222 Fin vs SOE 226 Fin

SOE 222 Fin dan SOE 226 Fin sama-sama mempunyai ujung tertutup berbentuk Fin.

Perbedaannya terletak pada konfigurasi adaptor dan sealing interface.

Adaptor 222 dan 226 memiliki desain yang berbeda sehingga tidak dapat langsung dipertukarkan pada housing existing.

Pelanggan yang menggunakan adaptor 226 dapat melihat Pleated Filter SOE 226 Fin.

SOE 222 Fin vs DOE Pleated Filter Cartridge

DOE atau Double Open End mempunyai dua ujung terbuka dan menggunakan sistem sealing yang berbeda sesuai desain housing.

Sementara itu, SOE 222 Fin mempunyai satu ujung terbuka dengan adaptor 222 dan satu ujung tertutup berbentuk Fin.

Keduanya merupakan konfigurasi cartridge yang berbeda dan memerlukan pemeriksaan housing sebelum digunakan.

Pilihan Panjang dan Micron Rating Pleated Filter SOE 222 Fin

Pleated Filter SOE 222 Fin dapat tersedia dalam pilihan panjang dan micron rating sesuai seri produk.

Untuk kebutuhan penggantian cartridge existing, pelanggan perlu memastikan bahwa ukuran nominal sesuai dengan dimensi aktual cartridge yang terpasang.

Panjang Cartridge

Ukuran nominal yang umum dijumpai pada berbagai keluarga pleated filter cartridge meliputi 10 inch, 20 inch, 30 inch, dan 40 inch.

Namun, ketersediaan masing-masing ukuran dalam konfigurasi SOE 222 Fin harus dikonfirmasi berdasarkan model produk.

Panjang aktual dapat mencakup dimensi adaptor dan Fin Closed End sehingga tidak boleh disamakan begitu saja dengan panjang nominal media.

Sebagai referensi pemilihan ukuran, lihat Pleated Filter Cartridge 10 Inch dan Pleated Filter Cartridge 40 Inch.

Micron Rating

Micron rating dipilih berdasarkan karakteristik kontaminan, target kualitas filtrat, dan kebutuhan proses.

Untuk aplikasi filtrasi yang memerlukan rating tertentu, perlu diperiksa apakah media menggunakan klasifikasi nominal atau absolute beserta metode pengujian yang dinyatakan produsen.

Micron rating yang sama tidak selalu menunjukkan efisiensi retensi partikel yang identik pada seluruh seri cartridge.

Sebagai referensi produk berdasarkan rating dan material, lihat Pleated Filter Cartridge 5 Micron PP.

Ketersediaan konfigurasi SOE 222 Fin pada micron rating yang dibutuhkan harus dikonfirmasi sebelum pemesanan.

Keunggulan Konfigurasi SOE 222 Fin untuk Filter Housing yang Sesuai

Pemilihan SOE 222 Fin memberikan beberapa manfaat teknis apabila cartridge digunakan pada housing yang memang dirancang untuk konfigurasi tersebut.

Sealing berbasis dual O-ring: membantu membentuk sambungan sealing pada adaptor 222 yang kompatibel.
Identifikasi end-cap yang spesifik: memudahkan pencocokan konfigurasi cartridge dengan housing existing.
Fin Closed End: memungkinkan pemosisian atau penahanan cartridge sesuai mekanisme housing yang digunakan.
Pleated filtration media: menyediakan konstruksi media berlipat untuk kebutuhan filtrasi partikulat.
Pilihan spesifikasi: memungkinkan pemilihan micron rating, material, dan panjang berdasarkan seri produk.
Mendukung kebutuhan maintenance: konfigurasi yang teridentifikasi dengan benar membantu proses penggantian cartridge dan repeat order.

Keunggulan tersebut tetap bergantung pada kesesuaian spesifikasi cartridge, kondisi housing, dan prosedur pemasangan.

Untuk pilihan konfigurasi cartridge lainnya, lihat kategori Pleated Filter Cartridge PFI Filtration.

Aplikasi Pleated Filter SOE 222 Fin untuk Filtrasi Industri

Pleated Filter SOE 222 Fin digunakan pada sistem filtrasi cairan yang memiliki filter housing dengan adaptor seat 222 dan mekanisme penahan cartridge yang kompatibel dengan Fin Closed End.

Konfigurasi ini dapat digunakan dalam berbagai aplikasi industri, sepanjang material cartridge, micron rating, flow rate, differential pressure, dan kondisi operasi sesuai dengan kebutuhan proses.

Pemilihan SOE 222 Fin tidak hanya ditentukan oleh jenis cairan, tetapi juga oleh desain housing yang digunakan.

Water Treatment dan Industrial Process Water

Pada sistem water treatment, pleated filter cartridge dapat berfungsi sebagai tahap filtrasi untuk mengurangi kandungan partikulat tersuspensi sesuai karakteristik media dan tingkat retensi yang dipilih.

Aplikasi meliputi industrial process water, utility water, polishing filtration, serta sistem pengolahan air yang membutuhkan pengendalian partikulat sebelum proses berikutnya.

SOE 222 Fin dapat dipertimbangkan apabila housing menggunakan dudukan adaptor 222 dan sistem penahan yang sesuai dengan bentuk Fin.

Untuk melihat pilihan cartridge pleated berdasarkan konstruksi dan aplikasi, kunjungi Pleated Filter Cartridge PFI Filtration.

RO Pretreatment untuk BWRO dan SWRO

Pada sistem reverse osmosis, cartridge filter dapat digunakan sebagai bagian dari tahap pretreatment sebelum air memasuki RO membrane.

Pemilihan micron rating perlu mempertimbangkan kualitas feed water, target pengurangan partikulat, serta persyaratan desain sistem RO.

Pleated Filter SOE 222 Fin dapat digunakan apabila konfigurasi housing, material cartridge, kapasitas aliran, dan karakteristik filtrasi memenuhi kebutuhan instalasi.

Jenis end-cap SOE 222 Fin sendiri tidak menentukan tingkat perlindungan terhadap RO membrane. Efektivitas filtrasi tetap bergantung pada media, micron rating, efisiensi retensi, serta kondisi operasi.

Food and Beverage Process Water

Untuk aplikasi food and beverage, cartridge pleated dapat digunakan pada proses filtrasi air atau cairan tertentu apabila spesifikasi material dan persyaratan aplikasinya telah diverifikasi.

Kesesuaian untuk kontak dengan produk pangan tidak dapat ditentukan hanya berdasarkan konfigurasi SOE 222 Fin atau penggunaan media polypropylene.

Dokumen material dan sertifikasi yang diperlukan harus diperiksa berdasarkan model cartridge yang ditawarkan.

Chemical Processing dan Industrial Liquid Filtration

Pada aplikasi filtrasi cairan kimia, pemilihan cartridge memerlukan pemeriksaan kompatibilitas seluruh komponen yang bersentuhan dengan fluida.

Evaluasi mencakup jenis bahan kimia, konsentrasi, temperatur, material media, inner core, end-cap, serta O-ring.

Material polypropylene dapat digunakan pada berbagai aplikasi cairan industri, tetapi tidak boleh dianggap kompatibel dengan seluruh bahan kimia tanpa verifikasi.

OEM Equipment dan Filtration Skid

Pada OEM filtration equipment dan filtration skid, konfigurasi end-cap merupakan bagian dari spesifikasi desain peralatan.

SOE 222 Fin dapat digunakan pada sistem yang memang dirancang untuk menerima adaptor 222 dan Fin Closed End.

Untuk penggantian cartridge pada equipment existing, pemeriksaan part number, dimensional drawing, dan bentuk mekanisme penahan sangat disarankan.

Housing Compatibility Pleated Filter SOE 222 Fin

Kompatibilitas housing merupakan faktor utama dalam menentukan apakah cartridge SOE 222 Fin dapat dipasang dan beroperasi dengan benar.

Dua cartridge dengan panjang nominal dan micron rating yang sama belum tentu kompatibel apabila adaptor, bentuk Fin, atau mekanisme penahannya berbeda.

Verifikasi Cartridge Seat SOE 222

Filter housing harus mempunyai cartridge seat yang sesuai dengan adaptor 222.

Pemeriksaan meliputi diameter dan geometri dudukan, kedalaman pemasangan, kondisi permukaan sealing, serta ruang yang tersedia untuk adaptor dan O-ring.

Adaptor tidak boleh dipaksakan masuk apabila terjadi ketidaksesuaian dimensi.

Penggunaan adaptor yang tidak sesuai dapat mengakibatkan kerusakan komponen sealing atau pemasangan yang tidak sempurna.

Fin Retention dan Mekanisme Penahan Cartridge

Fin Closed End harus sesuai dengan sistem penahan yang digunakan oleh housing.

Pada desain tertentu, Fin berfungsi sebagai bagian dari mekanisme pemosisian atau penahanan cartridge. Pada desain lainnya, cartridge dapat menggunakan komponen penahan tambahan.

Karena itu, bentuk Fin tidak boleh langsung diasumsikan sebagai sistem bayonet atau penguncian putar.

Verifikasi harus dilakukan berdasarkan desain housing, konfigurasi cartridge existing, dan petunjuk produsen.

Perbedaan Retaining Mechanism SOE 222 Fin dan Flat

SOE 222 Fin dan SOE 222 Flat menggunakan tipe adaptor 222, tetapi memiliki bentuk ujung tertutup yang berbeda.

Housing yang dirancang untuk Fin belum tentu dapat mempertahankan cartridge Flat dengan benar, demikian pula sebaliknya.

Penggantian konfigurasi harus mempertimbangkan panjang aktual, posisi cartridge, sistem compression, dan retaining mechanism.

Untuk kebutuhan ujung tertutup datar, lihat Pleated Filter SOE 222 Flat.

Kompatibilitas Single Cartridge Housing

Pada single cartridge housing, kesesuaian adaptor dan mekanisme penahan perlu diperiksa sebelum pemasangan.

Pastikan cartridge dapat diposisikan sesuai desain tanpa menimbulkan tekanan mekanis yang tidak semestinya pada Fin atau adaptor.

Selain itu, periksa ruang pemasangan dan pelepasan cartridge untuk kebutuhan maintenance.

Kompatibilitas Multi Cartridge Housing

Pada multi cartridge housing, seluruh posisi cartridge harus mempunyai interface yang sesuai.

Perbedaan panjang aktual atau sistem penahan dapat memengaruhi posisi dan kestabilan pemasangan setiap elemen.

Untuk penggantian beberapa cartridge sekaligus, gunakan konfigurasi yang telah diverifikasi sesuai spesifikasi housing dan kebutuhan sistem.

Panjang Aktual, Fin Clearance, dan Installation Space

Panjang nominal tidak selalu sama dengan panjang aktual keseluruhan cartridge.

Pada SOE 222 Fin, pengukuran harus mempertimbangkan adaptor, bagian media, dan Fin Closed End sesuai dimensional drawing.

Pastikan tersedia ruang untuk pemasangan, pelepasan, dan pergerakan komponen penahan apabila diperlukan.

Ketidaksesuaian panjang aktual dapat menyebabkan cartridge sulit dipasang atau tidak tertahan sebagaimana mestinya.

Engineering Selection Pleated Filter SOE 222 Fin

Pemilihan cartridge harus mempertimbangkan kebutuhan filtrasi dan kondisi operasi secara menyeluruh.

Selain kompatibilitas housing, engineer perlu mengevaluasi micron rating, flow rate, differential pressure, material konstruksi, dan karakteristik cairan.

Pemilihan Micron Rating dan Filtration Efficiency

Micron rating dipilih berdasarkan ukuran partikel yang menjadi target filtrasi dan kualitas filtrat yang diperlukan.

Rating nominal dan absolute mempunyai dasar klasifikasi efisiensi yang berbeda sehingga tidak boleh diperlakukan sebagai spesifikasi yang identik.

Untuk kebutuhan filtrasi 5 micron berbasis polypropylene, pelanggan dapat mempelajari Pleated Filter Cartridge 5 Micron PP sebagai referensi keluarga produk.

Ketersediaan konfigurasi SOE 222 Fin pada micron rating tertentu harus dikonfirmasi berdasarkan model cartridge.

Operating Flow Rate dan Differential Pressure

Flow rate operasional dipengaruhi oleh luas area media, micron rating, karakteristik cairan, dan differential pressure.

Pada sistem multi cartridge, kebutuhan jumlah elemen dapat diperkirakan dari design flow dan recommended operating flow per cartridge.

Namun, perhitungan tersebut harus diverifikasi terhadap data performa media, pressure drop, serta konfigurasi housing.

Batas differential pressure untuk penggantian maupun kondisi maksimum tidak boleh ditentukan menggunakan satu angka universal untuk seluruh cartridge SOE 222 Fin.

Chemical Compatibility dan Operating Temperature

Kompatibilitas material harus dievaluasi berdasarkan cairan proses dan kondisi operasi.

Pemeriksaan mencakup media filtrasi, support structure, inner core, end-cap, dan O-ring.

Temperatur operasi yang diperbolehkan harus mengikuti spesifikasi cartridge dan material sealing yang digunakan.

Untuk pembahasan material polypropylene, lihat Pleated PP Filter Cartridge.

O-Ring Material dan Sealing Integrity

Material O-ring perlu dipilih berdasarkan karakteristik cairan, temperatur, serta persyaratan proses.

EPDM, silicone, FKM, dan material sealing lainnya memiliki karakteristik kompatibilitas yang berbeda.

Ketersediaan pilihan material tersebut pada produk tertentu harus dikonfirmasi sebelum pemesanan.

Selain pemilihan material, kondisi cartridge seat dan pemasangan adaptor memengaruhi sealing integrity.

Flow Direction dan Filtration Stage

Arah aliran melalui cartridge harus mengikuti desain produk dan housing.

Konfigurasi SOE 222 Fin tidak dengan sendirinya memastikan arah aliran yang berlaku untuk seluruh seri cartridge.

Dalam sistem filtrasi bertahap, micron rating dan jenis media perlu disesuaikan dengan fungsi setiap tahap.

Pemilihan cartridge sebaiknya mempertimbangkan kondisi feed water, target kualitas filtrat, serta beban kontaminan.

Verifikasi Existing Cartridge SOE 222 Fin

Pada kebutuhan penggantian cartridge existing, identifikasi konfigurasi perlu dilakukan sebelum menetapkan produk pengganti.

Kesamaan panjang nominal, material, atau micron rating tidak cukup untuk memastikan kesesuaian cartridge dengan housing.

Pemeriksaan Part Number dan Product Series

Part number dapat membantu mengidentifikasi konfigurasi cartridge existing, termasuk material, micron rating, panjang, adaptor, dan jenis ujung tertutup.

Apabila part number tersedia, pemeriksaan dapat dilakukan terhadap datasheet dan dimensional drawing.

Jika part number tidak terbaca, identifikasi awal dapat dibantu menggunakan foto cartridge, pengukuran dimensi, serta informasi filter housing.

Pemeriksaan Foto Adaptor dan Fin Closed End

Untuk identifikasi konfigurasi SOE 222 Fin, pelanggan disarankan menyediakan foto kedua ujung cartridge.

Foto adaptor membantu pemeriksaan tipe sambungan dan posisi O-ring.

Foto Fin Closed End membantu mengidentifikasi bentuk ujung tertutup dan kemungkinan mekanisme penahan yang digunakan.

Apabila memungkinkan, sertakan foto cartridge seat dan komponen penahan pada housing.

Cross-Reference Cartridge Existing

Cross-reference dilakukan dengan membandingkan spesifikasi cartridge existing dan produk yang ditawarkan.

Parameter penting meliputi dimensi, media, micron rating, efisiensi filtrasi, material O-ring, flow direction, serta batas kondisi operasi.

Untuk kebutuhan konfigurasi adaptor berbeda, lihat Pleated Filter SOE 226 Fin.

Kesamaan bentuk Fin tidak berarti adaptor 222 dan 226 dapat dipertukarkan.

Produk alternatif hanya dapat dinyatakan sesuai setelah parameter teknis dan interface housing diverifikasi.

Technical Checklist Procurement Pleated Filter SOE 222 Fin

Untuk mempercepat proses identifikasi dan permintaan penawaran, engineer maupun procurement dapat menyiapkan informasi berikut:

Part number dan merek cartridge existing.
Model serta merek filter housing.
Konfirmasi adaptor SOE 222.
Konfirmasi Fin Closed End.
Foto adaptor, O-ring, dan bentuk Fin.
Panjang nominal serta panjang aktual cartridge.
Outside diameter cartridge.
Micron rating dan klasifikasi efisiensi.
Material media filtrasi dan komponen pendukung.
Material O-ring.
Jenis cairan serta konsentrasi bahan kimia apabila relevan.
Operating temperature dan operating pressure.
Design flow rate serta differential pressure.
Jumlah cartridge per housing dan total quantity.
Jadwal kebutuhan dan lokasi pengiriman.

PT PROFILTER INDONESIA (PFI Filtration) membantu proses identifikasi Pleated Filter SOE 222 Fin berdasarkan spesifikasi cartridge, konfigurasi housing, dan kebutuhan aplikasi industri.

Untuk pilihan produk berdasarkan konfigurasi dan material, pelanggan dapat mengunjungi kategori Pleated Filter Cartridge.

Maintenance Pleated Filter SOE 222 Fin

Pleated Filter SOE 222 Fin memerlukan pemeriksaan berkala untuk menjaga performa filtrasi, memastikan sealing pada adaptor 222 tetap berfungsi, serta mempertahankan posisi cartridge sesuai desain filter housing.

Pada sistem water treatment, RO pretreatment, process water, dan industrial liquid filtration, kondisi cartridge perlu dievaluasi berdasarkan differential pressure, flow rate, kualitas filtrat, dan kondisi komponen pemasangan.

Interval penggantian cartridge tidak dapat ditentukan hanya berdasarkan lama pemakaian. Beban kontaminan, karakteristik cairan, kondisi operasi, serta batas performa yang ditetapkan produsen menjadi pertimbangan utama.

Monitoring Differential Pressure dan Flow Rate

Differential pressure (ΔP) merupakan selisih tekanan antara sisi inlet dan outlet filter housing.

Peningkatan differential pressure pada flow rate yang relatif sama dapat menunjukkan bertambahnya hambatan aliran akibat akumulasi partikulat pada media cartridge.

Namun, perubahan temperatur, viskositas cairan, dan kondisi sistem juga dapat memengaruhi hasil pengukuran.

Operator disarankan mencatat tekanan inlet, tekanan outlet, flow rate, dan differential pressure awal setelah pemasangan cartridge baru.

Batas penggantian cartridge harus mengikuti spesifikasi model dan prosedur maintenance fasilitas.

Pemeriksaan Dual O-Ring pada Adaptor 222

Adaptor 222 menggunakan dua O-ring sebagai bagian dari sistem sealing antara cartridge dan housing.

Saat maintenance, periksa kondisi kedua O-ring, permukaan adaptor, serta cartridge seat.

O-ring yang mengalami kerusakan, perubahan bentuk, atau ketidaksesuaian material dapat meningkatkan risiko kebocoran internal dan bypass.

Penggantian O-ring harus menggunakan dimensi dan material yang sesuai dengan spesifikasi cartridge serta karakteristik cairan proses.

Pemeriksaan Fin Closed End

Fin Closed End merupakan bagian penting dalam identifikasi dan pemasangan cartridge SOE 222 Fin.

Saat melakukan maintenance, periksa apakah bagian Fin mengalami keretakan, perubahan bentuk, keausan, atau kerusakan mekanis.

Perhatikan juga kondisi komponen penahan yang berinteraksi dengan Fin.

Bentuk Fin tidak boleh diasumsikan menggunakan mekanisme penguncian yang sama pada seluruh housing. Pemeriksaan harus mengikuti desain dan petunjuk produsen.

Pemeriksaan Cartridge Seat dan Retaining Mechanism

Cartridge seat harus berada dalam kondisi bersih dan tidak mengalami kerusakan yang dapat mengganggu sealing adaptor 222.

Komponen penahan cartridge juga perlu diperiksa untuk memastikan elemen dapat diposisikan sesuai desain.

Jika ditemukan kerusakan pada cartridge seat, adaptor, Fin, atau retaining mechanism, penyebabnya perlu ditangani sebelum sistem dioperasikan kembali.

Prosedur Penggantian Pleated Filter SOE 222 Fin

Penggantian cartridge harus mengikuti petunjuk produsen housing dan prosedur keselamatan yang berlaku di fasilitas.

Langkah umum penggantian meliputi:

Hentikan aliran proses dan lakukan isolasi sistem sesuai prosedur operasional.
Pastikan housing telah dilepaskan dari tekanan dan berada pada kondisi aman untuk dibuka.
Periksa temperatur serta karakteristik cairan sebelum penanganan.
Buka filter housing menggunakan prosedur dan peralatan yang sesuai.
Lepaskan cartridge existing dengan memperhatikan mekanisme penahan Fin.
Periksa kondisi cartridge seat, adaptor, O-ring, dan komponen penahan.
Bersihkan area pemasangan sesuai prosedur maintenance.
Verifikasi bahwa cartridge baru menggunakan konfigurasi SOE 222 Fin yang sesuai.
Periksa material, dimensi, dan kondisi kedua O-ring.
Pasang cartridge mengikuti petunjuk produsen tanpa memaksakan adaptor atau bagian Fin.
Pastikan cartridge tertahan pada posisi yang benar sesuai desain housing.
Tutup housing dan lakukan pemeriksaan kebocoran sebelum pengoperasian normal.
Jalankan sistem secara bertahap sesuai prosedur fasilitas.
Catat tanggal pemasangan, part number, flow rate, dan differential pressure awal.

Untuk aplikasi bahan kimia, cairan panas, atau proses berisiko, gunakan prosedur isolasi, penanganan, dan alat pelindung diri yang sesuai dengan persyaratan keselamatan fasilitas.

Troubleshooting Pleated Filter SOE 222 Fin

Gangguan pada sistem filtrasi tidak selalu disebabkan oleh media cartridge. Ketidaksesuaian adaptor, kondisi O-ring, kerusakan Fin, dan mekanisme penahan juga dapat memengaruhi hasil filtrasi.

Differential Pressure Cepat Meningkat

Kenaikan differential pressure yang cepat dapat berkaitan dengan beban partikulat tinggi, perubahan kualitas feed water, atau kondisi operasi yang berbeda dari desain awal.

Periksa tren tekanan, flow rate, karakteristik cairan, dan kondisi pretreatment.

Apabila cartridge telah mencapai batas penggantian, lakukan penggantian sesuai spesifikasi produk dan prosedur fasilitas.

Partikel Masih Terbawa Setelah Filtrasi

Apabila partikulat masih ditemukan pada filtrat, periksa micron rating dan karakteristik efisiensi media.

Selain itu, pastikan adaptor 222 terpasang dengan benar dan kedua O-ring membentuk sealing sesuai desain housing.

Kerusakan media, ketidaksesuaian cartridge seat, atau bypass internal perlu dipertimbangkan sebagai kemungkinan penyebab.

Cartridge SOE 222 Fin Sulit Dipasang

Kesulitan pemasangan dapat disebabkan oleh ketidaksesuaian adaptor, panjang aktual cartridge, bentuk Fin, atau retaining mechanism.

Periksa konfigurasi cartridge existing dan dimensional drawing sebelum melanjutkan pemasangan.

Jangan memaksakan cartridge yang tidak sesuai karena dapat merusak adaptor, O-ring, Fin, atau komponen housing.

Fin Closed End Tidak Sesuai dengan Mekanisme Penahan

Jika Fin tidak dapat diposisikan atau ditahan sebagaimana mestinya, periksa bentuk Fin dan komponen penahan housing.

Perbedaan desain Fin antarproduk dapat memengaruhi kompatibilitas pemasangan.

Penggantian cartridge tidak boleh hanya berdasarkan kesamaan adaptor 222 apabila ujung tertutup mempunyai konfigurasi berbeda.

Untuk kebutuhan ujung datar, lihat Pleated Filter SOE 222 Flat.

O-Ring Mengalami Kerusakan Berulang

Kerusakan O-ring dapat berkaitan dengan ketidaksesuaian material, kondisi permukaan sealing, atau prosedur pemasangan.

Periksa jenis cairan, temperatur, tekanan, dan kompatibilitas material O-ring.

Material sealing alternatif hanya boleh digunakan setelah kesesuaiannya diverifikasi.

Cartridge Terpasang tetapi Tidak Tertahan dengan Baik

Periksa retaining mechanism, panjang aktual cartridge, dan kondisi Fin Closed End.

Cartridge yang tidak tertahan sesuai desain housing dapat mengalami perubahan posisi atau gangguan sealing.

Sistem tidak boleh dioperasikan apabila kondisi pemasangan belum dinyatakan sesuai.

Flow Rate Menurun Setelah Penggantian Cartridge

Penurunan flow rate setelah penggantian perlu dievaluasi dengan membandingkan micron rating, karakteristik media, differential pressure, dan kondisi sistem sebelum serta sesudah maintenance.

Periksa pula posisi valve, performa pompa, dan kemungkinan hambatan aliran lainnya.

Procurement dan Repeat Order Pleated Filter SOE 222 Fin

Pada pengadaan industri, konsistensi konfigurasi cartridge membantu menjaga kompatibilitas dengan filter housing existing.

Kesalahan pemilihan adaptor atau Fin Closed End dapat menyebabkan cartridge tidak dapat dipasang meskipun panjang nominal dan micron rating terlihat sesuai.

Identifikasi Cartridge Existing untuk Penggantian

Sebelum repeat order, pelanggan disarankan menyimpan informasi part number, merek, panjang aktual, outside diameter, micron rating, material media, dan konfigurasi sealing.

Foto adaptor 222 dan Fin Closed End sangat membantu proses identifikasi.

Jika part number tidak tersedia, pengukuran dimensi dan pemeriksaan housing dapat digunakan sebagai dasar evaluasi awal.

Permintaan Penawaran untuk Maintenance dan Shutdown

Untuk kebutuhan maintenance rutin maupun shutdown terjadwal, informasi quantity, jadwal kebutuhan, dan lokasi pengiriman sebaiknya disampaikan sejak awal.

Data teknis yang lengkap membantu pemeriksaan produk, konfirmasi ketersediaan, dan penyusunan penawaran harga.

PFI Filtration melayani konsultasi pengadaan cartridge berdasarkan spesifikasi existing maupun kebutuhan proyek baru.

Pengadaan Cartridge Berdasarkan Micron Rating

Pemilihan micron rating harus mengikuti target filtrasi dan karakteristik cairan.

Untuk referensi produk berbasis polypropylene, pelanggan dapat mempelajari Pleated Filter Cartridge 5 Micron PP.

Ketersediaan micron rating tersebut dalam konfigurasi SOE 222 Fin harus dikonfirmasi berdasarkan model produk.

FAQ Pleated Filter SOE 222 Fin

Apa yang dimaksud dengan Pleated Filter SOE 222 Fin?

Pleated Filter SOE 222 Fin adalah cartridge filter dengan media berlipat, adaptor 222 menggunakan dua O-ring, dan satu ujung tertutup berbentuk Fin.

Konfigurasi ini digunakan pada housing yang memiliki interface serta mekanisme penahan yang sesuai.

Apa fungsi dua O-ring pada adaptor 222?

Dua O-ring berfungsi sebagai bagian dari sistem sealing antara adaptor cartridge dan cartridge seat housing.

Efektivitas sealing bergantung pada kesesuaian dimensi, material, kondisi O-ring, dan pemasangan.

Apa fungsi Fin Closed End?

Fin Closed End merupakan bagian ujung tertutup cartridge yang dapat berinteraksi dengan mekanisme pemosisian atau penahan sesuai desain housing.

Fungsi mekanisnya perlu diperiksa berdasarkan konfigurasi produk dan peralatan yang digunakan.

Apakah SOE 222 Fin menggunakan bayonet lock?

Tidak selalu.

Istilah Fin menunjukkan bentuk ujung tertutup, sedangkan mekanisme penguncian atau penahanan bergantung pada desain housing.

Karena itu, sistem bayonet tidak boleh dianggap berlaku untuk seluruh cartridge SOE 222 Fin.

Apa perbedaan SOE 222 Fin dan SOE 222 Flat?

Keduanya menggunakan adaptor 222, tetapi memiliki bentuk ujung tertutup berbeda.

SOE 222 Fin menggunakan ujung berbentuk Fin, sedangkan SOE 222 Flat menggunakan ujung tertutup datar.

Keduanya tidak boleh otomatis dianggap saling kompatibel.

Apakah SOE 222 Fin dapat menggantikan SOE 226 Fin?

Tidak secara langsung.

Adaptor 222 dan 226 mempunyai desain interface yang berbeda sehingga kompatibilitas housing harus diverifikasi.

Untuk konfigurasi adaptor 226, lihat Pleated Filter SOE 226 Fin.

Apakah Pleated Filter SOE 222 Fin tersedia dalam berbagai panjang?

Konfigurasi SOE 222 Fin dapat tersedia pada berbagai seri cartridge dengan pilihan panjang nominal tertentu.

Ketersediaan panjang, material, dan micron rating bergantung pada model produk.

Apakah Pleated Filter SOE 222 Fin tersedia dalam ukuran 10 inch?

Ukuran nominal 10 inch dapat menjadi salah satu pilihan pada seri cartridge yang mendukung konfigurasi tersebut.

Panjang aktual dan kompatibilitas housing tetap perlu diperiksa.

Untuk referensi ukuran, lihat Pleated Filter Cartridge 10 Inch.

Apakah tersedia Pleated Filter SOE 222 Fin ukuran 40 inch?

Ketersediaan ukuran 40 inch bergantung pada seri dan konfigurasi produk.

Untuk informasi umum berdasarkan panjang, lihat Pleated Filter Cartridge 40 Inch.

Apakah Pleated Filter SOE 222 Fin tersedia dalam material polypropylene?

Polypropylene merupakan salah satu material yang digunakan pada cartridge pleated.

Namun, material aktual seluruh komponen harus dikonfirmasi berdasarkan model produk.

Untuk informasi konstruksi berbasis PP, lihat Pleated PP Filter Cartridge.

Berapa micron rating Pleated Filter SOE 222 Fin?

Micron rating tersedia sesuai seri produk dan kebutuhan aplikasi.

Rating nominal maupun absolute harus mengikuti klasifikasi efisiensi yang dinyatakan produsen.

Berapa flow rate Pleated Filter SOE 222 Fin?

Flow rate bergantung pada panjang cartridge, luas area media, micron rating, karakteristik cairan, dan differential pressure.

Recommended operating flow harus mengikuti data performa model cartridge yang dipilih.

Apakah SOE 222 Fin cocok untuk RO pretreatment?

Dapat dipertimbangkan apabila konfigurasi housing, micron rating, material, kapasitas aliran, dan karakteristik filtrasi sesuai dengan persyaratan sistem RO.

Apakah SOE 222 Fin dapat digunakan untuk bahan kimia?

Penggunaan untuk cairan kimia memerlukan verifikasi kompatibilitas seluruh material konstruksi, termasuk media, end-cap, support structure, dan O-ring.

Jenis bahan kimia, konsentrasi, temperatur, serta kondisi operasi harus diketahui sebelum pemilihan.

Kapan Pleated Filter SOE 222 Fin harus diganti?

Penggantian dilakukan berdasarkan differential pressure, kualitas filtrat, kondisi fisik cartridge, dan prosedur maintenance fasilitas.

Tidak ada interval penggantian universal yang berlaku untuk seluruh aplikasi.

Apakah Pleated Filter SOE 222 Fin dapat dicuci dan digunakan kembali?

Kemampuan pembersihan dan penggunaan ulang bergantung pada desain media serta petunjuk produsen.

Cartridge tidak boleh diasumsikan dapat digunakan kembali tanpa konfirmasi spesifikasi produk.

Data apa yang diperlukan untuk meminta penawaran harga?

Pelanggan dapat mengirimkan part number, panjang, diameter, micron rating, material media, konfigurasi SOE 222 Fin, quantity, dan foto cartridge existing.

Informasi tersebut membantu pemeriksaan kesesuaian produk sebelum penawaran.

Distributor & Supplier Pleated Filter SOE 222 Fin Indonesia

PT PROFILTER INDONESIA (PFI Filtration) merupakan distributor dan supplier industrial filtration yang melayani kebutuhan Pleated Filter SOE 222 Fin untuk water treatment, RO pretreatment, process water, utility water, OEM equipment, serta berbagai aplikasi filtrasi cairan industri di Indonesia.

PFI Filtration membantu pelanggan memilih cartridge berdasarkan konfigurasi adaptor 222 O-ring, Fin Closed End, material media, micron rating, dimensi aktual, serta kesesuaian dengan filter housing existing.

Layanan pengadaan mencakup konsultasi teknis, identifikasi cartridge existing, pemeriksaan spesifikasi, permintaan harga, dan konfirmasi ketersediaan produk sesuai kebutuhan pelanggan.

Untuk engineer, procurement, EPC contractor, dan maintenance team, pemilihan konfigurasi yang tepat membantu mengurangi risiko kesalahan pengadaan akibat perbedaan adaptor, O-ring, bentuk Fin, maupun mekanisme penahan cartridge.

PFI Filtration juga melayani kebutuhan penggantian cartridge existing berdasarkan part number, technical drawing, atau sampel produk untuk pemeriksaan kesesuaian.

Pelanggan dapat melihat kategori Pleated Filter Cartridge PFI Filtration untuk pilihan cartridge berdasarkan material, ukuran, dan konfigurasi sambungan.

Technical Support untuk SOE 222 Fin Cartridge

Untuk mempercepat pemeriksaan teknis, pelanggan disarankan mengirimkan foto adaptor 222, Fin Closed End, serta informasi housing yang digunakan.

Data tersebut membantu proses identifikasi konfigurasi sebelum pemesanan dan mengurangi risiko ketidaksesuaian pemasangan.

Hubungi PT PROFILTER INDONESIA

Untuk kebutuhan Pleated Filter SOE 222 Fin, silakan menghubungi tim PFI Filtration melalui jalur berikut.

Office / General Inquiry

PT PROFILTER INDONESIA (PFI Filtration)

Email: sales@profilterindonesia.com

Fast Response – Stock, Price & Technical Inquiry

Chat WhatsApp untuk respons lebih cepat: +62 813-8506-6789

Kirimkan part number, spesifikasi cartridge, foto adaptor 222 dan Fin Closed End, quantity, serta informasi aplikasi untuk konsultasi teknis dan permintaan penawaran harga.
