Description
Multi Bag Filter Housing adalah housing filtrasi cairan industri yang menggunakan beberapa filter bag dalam satu vessel untuk menyediakan total filtration area yang lebih besar dibanding konfigurasi satu filter bag dengan ukuran media yang sebanding.
Konfigurasi ini dapat digunakan pada water treatment, process water, palm oil, oleochemical, chemical processing, food & beverage, paint & coating, oil processing, power plant, utility system dan berbagai proses liquid filtration industri yang membutuhkan filtration area sesuai kondisi proses.

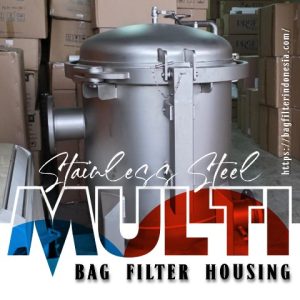

PT PROFILTER INDONESIA menyediakan Multi Bag Filter Housing Stainless Steel SS304 dan SS316L untuk kebutuhan plant, maintenance, OEM, system integrator, kontraktor maupun proyek EPC. Konfigurasi dapat dievaluasi berdasarkan flow rate, process liquid, viscosity, contaminant loading, target micron, required filtration area, operating pressure, temperature, material compatibility, connection serta kebutuhan maintenance.
Multi Bag Filter Housing tidak sebaiknya dipilih hanya berdasarkan target flow atau jumlah filter bag. Jumlah dan ukuran media perlu disesuaikan dengan keseluruhan process requirement agar filtration area, differential pressure dan operating cycle dapat bekerja sesuai kebutuhan sistem.
Untuk melihat keseluruhan family dan konfigurasi housing, kunjungi Housing Bag Filter untuk sistem filtrasi cairan industri.
Apa Itu Multi Bag Filter Housing?
Multi Bag Filter Housing merupakan filter vessel yang dirancang untuk menempatkan beberapa filter bag beserta support basket dalam satu housing.
Setiap filter bag menyediakan filtration area. Dengan menggunakan beberapa filter bag dalam satu vessel, total area media dapat ditingkatkan sesuai jumlah, ukuran dan konfigurasi bag yang digunakan.
Pada saat sistem beroperasi, process liquid memasuki inlet housing kemudian didistribusikan menuju filter bag. Particulate contamination tertahan sesuai karakteristik media dan micron rating, sedangkan filtrate melewati media sebelum dikumpulkan pada sisi downstream dan dialirkan melalui outlet.
Secara umum proses tersebut dapat digambarkan sebagai:
Process Liquid → Inlet → Multiple Filter Bags → Support Baskets → Filtrate → Outlet
Distribusi aliran, sealing dan posisi filter bag menjadi bagian penting dari desain karena seluruh media harus bekerja sebagai satu filtration assembly.
Fungsi Multi Bag Filter Housing dalam Sistem Industri
Fungsi utama Multi Bag Filter Housing adalah menyediakan multiple filtration areas dalam satu vessel untuk aplikasi liquid filtration yang membutuhkan konfigurasi lebih besar dibanding sistem satu bag.
Dalam sistem industri, Multi Bag Filter Housing dapat digunakan untuk:
- mengurangi suspended solid dan particulate contamination;
- menyediakan filtration area lebih besar melalui beberapa filter bag;
- membantu melindungi pump, valve, nozzle, heat exchanger dan equipment downstream;
- digunakan sebagai primary filtration atau pre-filtration;
- melakukan polishing filtration pada aplikasi yang sesuai;
- mendukung filtration stage pada process water dan utility system;
- menangani aplikasi dengan contaminant loading sesuai desain;
- serta mendukung kebutuhan liquid processing pada plant dan proyek industri.
Keuntungan penggunaan beberapa filter bag harus dievaluasi berdasarkan kondisi proses aktual. Jumlah filter bag yang lebih banyak tidak otomatis berarti seluruh sistem selalu menghasilkan flow lebih tinggi, differential pressure lebih rendah atau umur media lebih panjang.
Hasil aktual tetap dipengaruhi oleh flow, viscosity, media, micron rating, contaminant loading, filtration area dan kondisi operasi.
Cara Kerja Multi Bag Filter Housing
Process liquid masuk ke housing melalui inlet kemudian didistribusikan menuju beberapa filter bag yang terpasang di dalam vessel.
Cairan melewati media filter, sedangkan particulate contamination tertahan sesuai karakteristik media yang digunakan. Setiap filter bag memperoleh mechanical support dari basket selama sistem beroperasi.
Filtrate yang telah melewati media kemudian dikumpulkan pada sisi downstream housing dan dialirkan menuju outlet.
Seiring kontaminan terakumulasi pada filter bag, resistance terhadap aliran dapat meningkat. Karena itu, monitoring differential pressure merupakan salah satu parameter penting untuk mengevaluasi kondisi filtration system dan kebutuhan penggantian media.
Distribusi aliran yang baik juga penting agar filtration area yang tersedia dapat dimanfaatkan secara efektif. Karena desain internal dapat berbeda antar-model, performa aktual tidak sebaiknya ditentukan hanya dari jumlah filter bag.
Mengapa Menggunakan Beberapa Filter Bag dalam Satu Housing?
Alasan utama penggunaan konfigurasi Multi Bag adalah memperoleh total filtration area yang lebih besar dalam satu vessel.
Sebagai contoh prinsip, apabila beberapa filter bag dengan ukuran dan karakteristik yang sama ditempatkan dalam satu housing, total area media yang tersedia akan lebih besar dibanding penggunaan satu filter bag dengan ukuran yang sama.
Filtration area tambahan dapat dipertimbangkan ketika sistem membutuhkan:
- area media yang lebih besar;
- pembagian beban kontaminan ke beberapa filter bag;
- target operating cycle tertentu;
- konfigurasi filtration system yang lebih terpusat;
- atau kebutuhan proses yang tidak efektif ditangani oleh satu filter bag.
Namun jumlah bag harus tetap ditentukan berdasarkan process data. Menambahkan filter bag tanpa mempertimbangkan hydraulic condition, viscosity, contaminant loading dan target filtration bukan merupakan dasar sizing yang cukup.
Multi Bag Filter Housing vs Single Bag Filter Housing
Single Bag dan Multi Bag mempunyai prinsip filtrasi yang sama, tetapi berbeda pada jumlah media dan total filtration area yang tersedia.
| Parameter | Single Bag Filter Housing | Multi Bag Filter Housing |
|---|---|---|
| Jumlah Filter Bag | 1 | Beberapa |
| Total Filtration Area | Mengikuti satu filter bag | Lebih besar melalui beberapa filter bag |
| Housing Configuration | Single-bag vessel | Multiple-bag vessel |
| Footprint | Relatif compact | Umumnya lebih besar |
| Media yang Ditangani Saat Maintenance | Satu bag per housing | Beberapa bag per housing |
| Selection Basis | Process requirement | Process requirement dan required filtration area |
Single Bag bukan otomatis untuk flow kecil dan Multi Bag bukan otomatis untuk flow besar.
Keputusan harus berdasarkan flow rate, viscosity, contaminant loading, filtration area, micron rating, differential pressure, target operating cycle, installation footprint dan maintenance requirement.
Apabila satu filter bag sudah mampu memenuhi kebutuhan proses secara efektif, Single Bag Filter Housing SS304 & SS316L dapat menjadi konfigurasi yang lebih sederhana.
Multi Bag dievaluasi ketika kebutuhan proses memerlukan filtration area yang lebih besar melalui beberapa media dalam satu vessel.
Komponen Utama Multi Bag Filter Housing
Multi Bag Filter Housing merupakan filtration assembly yang terdiri dari sejumlah komponen yang harus bekerja bersama.
Body Housing
Body merupakan pressure-containing vessel tempat beberapa filter bag dan basket dipasang. Material body dipilih berdasarkan process liquid dan operating condition.
Multiple Filter Bags
Filter bag merupakan media yang melakukan particle retention. Jumlah, ukuran, media dan micron rating harus disesuaikan dengan kebutuhan proses serta desain housing.
Support Baskets
Setiap filter bag memperoleh dukungan mekanis dari support basket. Basket membantu mempertahankan posisi media ketika sistem beroperasi dan menerima differential pressure.
Internal Bag Interface
Bag interface membantu menempatkan setiap filter bag pada posisi yang benar di dalam vessel. Desain interface dan sealing dapat berbeda antar-model.
Cover dan Closure
Cover memberikan akses untuk pemasangan dan penggantian beberapa filter bag. Karena vessel Multi Bag dapat memiliki diameter lebih besar, desain closure dan kemudahan operator membuka housing menjadi pertimbangan penting dalam maintenance.
O-Ring dan Gasket
Sealing component membantu menjaga interface housing. Material seal perlu kompatibel dengan process liquid, temperature dan operating condition.
Inlet dan Outlet
Connection size, type dan orientation disesuaikan dengan desain housing dan piping system.
Vent dan Drain
Vent dan drain dapat disediakan sesuai desain equipment untuk membantu kebutuhan operation dan maintenance.
Multi Bag Filter Housing SS304
Stainless Steel SS304 banyak digunakan pada water treatment, process water, utility serta berbagai industrial liquid yang kompatibel dengan material tersebut.
SS304 dapat menjadi pilihan ketika karakteristik process liquid dan operating environment tidak membutuhkan corrosion resistance yang lebih tinggi.
Pemilihannya tetap perlu mempertimbangkan:
- chemical composition;
- pH;
- chloride;
- temperature;
- operating pressure;
- serta kondisi lingkungan instalasi.
Material tidak sebaiknya dipilih hanya berdasarkan nama industri atau pertimbangan harga.
Multi Bag Filter Housing SS316L
Stainless Steel SS316L dapat dipertimbangkan pada aplikasi yang membutuhkan ketahanan korosi lebih tinggi dibanding SS304.
Material ini digunakan pada berbagai proses industri, tetapi SS316L bukan material universal untuk seluruh chemical.
Chemical composition, concentration, chloride content, pH, temperature dan kondisi operasi perlu dievaluasi sebelum menentukan material.
Untuk aplikasi yang memang membutuhkan pembahasan khusus material ini, lihat Multi Bag Filter Housing SS316L sebagai material-specific product page.
Filter Bag Size #1 dan Size #2 untuk Multi Bag Housing
Multi Bag Filter Housing dapat dirancang menggunakan filter bag dengan ukuran yang sesuai terhadap housing dan kebutuhan proses.
Filter Bag Size #1 dan Size #2 merupakan ukuran yang umum digunakan pada industrial bag filtration.
| Parameter | Filter Bag Size #1 | Filter Bag Size #2 |
|---|---|---|
| Nominal Diameter | ±7 inch | ±7 inch |
| Nominal Length | ±17 inch | ±32 inch |
| Relative Filtration Area per Bag | Lebih kecil | Lebih besar |
| Penggunaan | Sesuai housing design | Sesuai housing design |
Dimensi tersebut merupakan referensi nominal. Compatibility aktual harus mengikuti basket, bag interface, sealing dan desain housing.
Size #2 menyediakan area media lebih besar per bag dibanding Size #1 pada media dengan konstruksi yang sebanding, tetapi pemilihannya tetap harus mengikuti process requirement.
Untuk pembahasan khusus konfigurasi nominal Size #2 pada family Housing Bag Filter, lihat Housing Bag Filter 7×32 Inch.
Pilihan Filter Bag untuk Multi Bag Filter Housing
Multi Bag Filter Housing dapat menggunakan berbagai jenis filter bag selama media, ukuran dan sealing configuration kompatibel dengan housing serta process liquid.
Media yang umum digunakan meliputi:
- Polypropylene;
- Polyester;
- Nylon Mesh;
- serta media lain sesuai kebutuhan aplikasi.
Setiap media mempunyai karakteristik berbeda terhadap particle retention, chemical compatibility, temperature dan flow resistance.
Micron rating juga harus ditentukan berdasarkan target filtration. Menggunakan micron rating yang terlalu kecil tanpa mempertimbangkan contaminant loading dan viscosity dapat meningkatkan resistance serta memperpendek operating cycle.
Untuk melihat pilihan media, tersedia Filter Bag industri untuk berbagai kebutuhan liquid filtration.
Keunggulan Multi Bag Filter Housing
Multi Bag Filter Housing memberikan fleksibilitas untuk membangun sistem liquid filtration dengan beberapa media dalam satu vessel.
Keunggulan utamanya meliputi:
- menyediakan total filtration area lebih besar melalui beberapa filter bag;
- tersedia pilihan Stainless Steel SS304 dan SS316L sesuai model dan aplikasi;
- dapat menggunakan berbagai media dan micron rating;
- memungkinkan jumlah filter bag disesuaikan dengan desain equipment;
- dapat diintegrasikan pada existing plant maupun new installation;
- mendukung kebutuhan process filtration, pre-filtration dan polishing;
- memungkinkan konfigurasi connection dan piping disesuaikan dengan kebutuhan proyek;
- serta sesuai untuk kebutuhan maintenance, OEM, system integrator dan EPC.
Keunggulan tersebut harus dilihat sebagai bagian dari engineering selection, bukan sebagai jaminan performa universal.
Jumlah filter bag, filtration area, material dan media perlu dipilih berdasarkan process data agar Multi Bag Filter Housing dapat bekerja sesuai kebutuhan sistem.
Cara Memilih Multi Bag Filter Housing yang Tepat
Pemilihan Multi Bag Filter Housing sebaiknya dimulai dari kebutuhan proses dan required filtration area, bukan hanya dari jumlah filter bag atau ukuran connection.
Beberapa data utama yang perlu dievaluasi meliputi:
- flow rate normal dan peak;
- jenis process liquid;
- viscosity pada operating temperature;
- jenis, ukuran dan jumlah kontaminan;
- target particle removal;
- micron rating;
- required filtration area;
- target operating cycle;
- operating pressure;
- operating temperature;
- material compatibility;
- allowable differential pressure;
- connection size dan type;
- piping orientation;
- installation footprint;
- maintenance clearance;
- serta project requirement.
Data tersebut digunakan untuk mengevaluasi jumlah dan ukuran filter bag, material housing, connection serta konfigurasi equipment yang lebih sesuai dengan kebutuhan sistem.
Menentukan Jumlah Filter Bag
Jumlah filter bag merupakan salah satu parameter utama pada Multi Bag Filter Housing, tetapi jumlah bag tidak boleh ditentukan hanya dari target flow rate.
Setiap filter bag menyediakan filtration area tertentu. Ketika beberapa bag digunakan dalam satu vessel, total nominal filtration area secara prinsip merupakan gabungan area media yang tersedia dari seluruh bag.
Namun jumlah bag yang dibutuhkan tetap dipengaruhi oleh:
Flow Rate + Viscosity + Contaminant Loading + Media + Micron Rating + Filtration Area + Differential Pressure + Target Operating Cycle
Karena itu, dua aplikasi dengan flow rate yang sama dapat membutuhkan konfigurasi berbeda apabila viscosity, contaminant loading atau target micron-nya berbeda.
Begitu juga sebaliknya, jumlah filter bag yang sama tidak berarti dua sistem mempunyai operating performance yang identik.
Filtration Area sebagai Dasar Sizing
Total filtration area merupakan salah satu alasan utama penggunaan Multi Bag Filter Housing.
Filtration area yang lebih besar memberikan lebih banyak area media untuk membagi aliran dan menampung kontaminan dibanding konfigurasi satu bag dengan ukuran media yang sebanding.
Tetapi sizing tidak berhenti pada perhitungan luas media.
Engineer tetap perlu mempertimbangkan:
- clean-media pressure drop;
- perubahan differential pressure selama media loading;
- contaminant characteristics;
- viscosity;
- target filtration;
- desired operating cycle;
- serta hydraulic condition sistem.
Dengan pendekatan tersebut, jumlah bag tidak sekadar dibuat sebanyak mungkin, tetapi disesuaikan dengan kebutuhan proses dan operating objective.
Flow Rate dan Hydraulic Loading
Flow rate menentukan volume cairan yang harus ditangani sistem dalam periode tertentu.
Pada Multi Bag Filter Housing, aliran didistribusikan menuju beberapa filter bag. Karena itu, hydraulic loading pada media perlu dipertimbangkan bersama total filtration area.
Angka maximum flow dari suatu housing tidak otomatis menjadi recommended operating flow untuk seluruh aplikasi.
Kapasitas aktual dipengaruhi oleh media, micron rating, viscosity, contaminant loading, piping arrangement, pressure availability dan kondisi sistem lainnya.
Untuk proyek baru, data normal flow dan peak flow sebaiknya diberikan secara terpisah apabila keduanya tersedia.
Hal ini membantu menghindari sizing berdasarkan satu angka flow yang tidak menggambarkan kondisi operasi sebenarnya.
Pengaruh Viscosity terhadap Multi Bag Filter Housing
Viscosity mempengaruhi resistance ketika cairan melewati filter media.
Pada cairan dengan viscosity lebih tinggi, pressure drop dapat berbeda dibanding cairan dengan viscosity rendah walaupun menggunakan flow rate dan filtration area yang sama.
Parameter yang perlu dievaluasi antara lain:
- viscosity pada operating temperature;
- flow rate;
- media permeability;
- micron rating;
- total filtration area;
- contaminant loading;
- dan available pressure.
Pada aplikasi seperti oil, resin, coating, ink, oleochemical atau process liquid dengan viscosity tertentu, data viscosity menjadi bagian penting dalam menentukan konfigurasi.
Jika viscosity berubah signifikan terhadap temperature, nilai pada actual operating temperature lebih bermanfaat dibanding hanya menyebut jenis cairannya.
Contaminant Loading dan Dirt-Holding Requirement
Multi Bag Filter Housing sering dipertimbangkan ketika sistem membutuhkan area media yang lebih besar untuk menangani particulate contamination.
Namun contaminant loading sebaiknya dinilai berdasarkan kondisi proses, bukan hanya berdasarkan asumsi “kotoran tinggi”.
Data yang bermanfaat antara lain:
- jenis kontaminan;
- perkiraan particle size;
- concentration atau loading bila tersedia;
- sifat kontaminan;
- serta target kualitas downstream.
Ketika contaminant loading meningkat, filter media dapat mengalami loading lebih cepat sehingga differential pressure ikut meningkat.
Penambahan filtration area dapat menjadi salah satu pendekatan, tetapi media dan micron rating tetap harus dipilih secara tepat.
Target Operating Cycle dan Frekuensi Maintenance
Salah satu parameter yang sering terlewat dalam sizing adalah target operating cycle.
Dua sistem dapat menghasilkan kualitas filtrate yang sama tetapi memiliki interval penggantian media yang sangat berbeda.
Operating cycle dipengaruhi oleh:
- filtration area;
- contaminant loading;
- media;
- micron rating;
- viscosity;
- flow rate;
- dan batas differential pressure sistem.
Karena itu, Multi Bag Filter Housing tidak sebaiknya dipilih hanya untuk mencapai flow tertentu. Kebutuhan maintenance plant juga perlu dipertimbangkan.
Jika proses berjalan kontinu atau shutdown untuk penggantian media mempunyai dampak besar terhadap produksi, maintenance strategy perlu dibahas sejak tahap selection.
Pemilihan Micron Rating
Micron rating harus mengikuti target particle removal dan kebutuhan equipment atau proses downstream.
Menggunakan micron rating yang lebih kecil tidak selalu memberikan sistem yang lebih baik.
Media yang terlalu halus dapat:
- meningkatkan resistance;
- mempercepat kenaikan differential pressure;
- memperpendek operating cycle;
- serta meningkatkan frekuensi penggantian media apabila tidak sesuai dengan contaminant loading.
Sebaliknya, micron rating yang terlalu besar dapat menyebabkan partikel yang menjadi target filtrasi tetap melewati sistem.
Karena itu, pemilihan micron perlu mempertimbangkan particle target, contaminant loading, media, flow, viscosity dan downstream requirement.
Memilih Filter Bag Size #1 atau Size #2
Size #1 dan Size #2 menyediakan filtration area per bag yang berbeda.
Size #2 memiliki media lebih panjang dan area nominal lebih besar dibanding Size #1 pada konstruksi yang sebanding.
Dalam Multi Bag Housing, penggunaan beberapa Size #2 dapat menghasilkan total filtration area yang cukup besar. Namun bukan berarti Size #2 otomatis menjadi pilihan untuk setiap aplikasi.
Pemilihan perlu mempertimbangkan:
- required filtration area;
- vessel dimension;
- installation height;
- maintenance clearance;
- contaminant loading;
- operating cycle;
- serta housing design.
Dimensi filter bag juga harus kompatibel dengan basket dan sealing interface yang digunakan.
Differential Pressure pada Multi Bag Filter Housing
Differential pressure atau ΔP merupakan perbedaan tekanan antara sisi upstream dan downstream filtration system.
Ketika media masih bersih, sistem mempunyai initial pressure drop sesuai konfigurasi dan kondisi operasi. Seiring kontaminan terkumpul pada filter bag, resistance dapat meningkat sehingga differential pressure berubah.
Monitoring ΔP membantu operator mengevaluasi kondisi media.
Kenaikan differential pressure yang lebih cepat dari kondisi normal dapat berkaitan dengan:
- contaminant loading meningkat;
- media terlalu halus;
- viscosity berubah;
- flow rate berubah;
- filtration area tidak sesuai;
- filter bag mulai loaded;
- atau perubahan kondisi proses lainnya.
Batas differential pressure untuk penggantian media harus mengikuti equipment rating, operating procedure dan kondisi aktual sistem.
Tidak ada satu batas ΔP universal yang tepat untuk seluruh Multi Bag Filter Housing.
Distribusi Aliran pada Multiple Filter Bags
Jumlah filter bag yang banyak hanya memberikan manfaat apabila sistem mampu mendistribusikan aliran secara sesuai terhadap desainnya.
Internal geometry, inlet arrangement, bag interface dan vessel design dapat mempengaruhi bagaimana process liquid mencapai media.
Karena itu, evaluasi Multi Bag Housing tidak sebaiknya hanya melihat:
jumlah bag × angka flow nominal per bag.
Pendekatan tersebut dapat terlalu menyederhanakan hydraulic behavior aktual.
Sizing yang lebih baik mempertimbangkan keseluruhan housing sebagai satu filtration system.
Connection dan Piping Arrangement
Connection harus disesuaikan dengan process piping dan kebutuhan hydraulic system.
Parameter yang perlu diperhatikan meliputi:
- nominal connection size;
- connection type;
- inlet orientation;
- outlet orientation;
- piping elevation;
- available pressure;
- vent requirement;
- drain requirement;
- serta installation space.
Pada existing plant, perubahan connection dapat meningkatkan pekerjaan piping, fitting, support dan shutdown.
Karena itu, untuk unit penggantian, informasi existing connection dan dimensional drawing sangat membantu.
Cover, Closure dan Maintenance Access
Multi Bag Filter Housing dapat memiliki vessel dan cover yang lebih besar dibanding Single Bag Housing.
Karena itu, akses maintenance perlu dipertimbangkan sejak tahap engineering.
Operator membutuhkan ruang untuk:
- membuka cover;
- mengakses seluruh filter bag;
- mengeluarkan media yang telah loaded;
- memasang filter bag baru;
- memeriksa basket;
- membersihkan internal vessel;
- serta memeriksa sealing component.
Installation footprint tidak hanya berarti ruang untuk body housing. Vertical dan horizontal maintenance clearance juga perlu diperhitungkan.
Pada unit dengan cover berukuran atau berbobot besar, mekanisme pembukaan cover dan handling arrangement perlu mengikuti desain equipment.
Sealing dan Risiko Bypass
Seluruh filter bag harus terpasang pada interface yang sesuai agar process liquid diarahkan melewati media.
Masalah sealing pada salah satu bag dapat mempengaruhi kualitas filtrate walaupun bag lainnya terpasang dengan benar.
Karena itu, perlu diperhatikan:
- bag size;
- ring atau sealing configuration;
- dimensional compatibility;
- basket condition;
- posisi media;
- serta kondisi sealing interface.
Micron rating yang tepat tidak dapat menggantikan pemasangan media dan sealing yang benar.
SS304 atau SS316L untuk Multi Bag Housing?
Material dipilih berdasarkan process liquid dan operating environment, bukan berdasarkan ukuran vessel.
SS304 dapat dipertimbangkan untuk berbagai process water dan industrial liquid yang kompatibel.
SS316L dapat dipertimbangkan ketika kondisi proses membutuhkan corrosion resistance yang lebih tinggi.
Untuk menentukan material, data yang relevan meliputi:
Chemical Composition — Concentration — Chloride — pH — Temperature — Pressure — Operating Environment
Untuk kebutuhan yang memang berfokus pada material SS316L, tersedia Multi Bag Filter Housing SS316L untuk aplikasi industri.
Aplikasi Multi Bag Filter Housing
Multi Bag Filter Housing dapat digunakan pada berbagai proses industrial liquid filtration selama housing, media dan operating condition sesuai dengan aplikasinya.
Water Treatment dan Process Water
Digunakan untuk particulate filtration, pre-filtration, utility water serta perlindungan equipment downstream pada sistem yang membutuhkan filtration area sesuai desain.
Palm Oil dan Oleochemical
Dapat digunakan pada tahapan liquid filtration dengan mempertimbangkan viscosity, temperature, contaminant loading, media dan material compatibility.
Chemical Processing
Digunakan pada chemical liquid yang kompatibel dengan material housing, filter bag dan seal. Chemical composition dan concentration perlu diketahui saat melakukan selection.
Food & Beverage
Dapat digunakan pada process liquid yang membutuhkan bag filtration dengan material dan konfigurasi sesuai requirement proses serta fasilitas terkait.
Paint, Coating dan Ink
Multi Bag dapat dipertimbangkan pada proses yang membutuhkan area filtrasi lebih besar dengan memperhatikan viscosity, particle characteristic dan media selection.
Oil dan Lubricant
Pemilihan sistem mempertimbangkan viscosity, operating temperature, contaminant characteristics, target cleanliness dan media compatibility.
Power Plant dan Industrial Utility
Dapat digunakan pada berbagai utility dan process liquid sebagai filtration stage sesuai kebutuhan sistem.
General Manufacturing
Multi Bag Housing dapat diintegrasikan ke production line atau utility system untuk membantu mengendalikan particulate contamination sebelum proses atau equipment berikutnya.
Multi Bag Filter Housing untuk Existing Plant
Pada existing plant, pemilihan housing sering membutuhkan dimensional dan piping compatibility selain process performance.
Data yang sebaiknya dikumpulkan meliputi:
- foto existing unit;
- nameplate;
- manufacturer dan model;
- dimensional drawing;
- jumlah dan ukuran filter bag;
- material housing;
- inlet dan outlet connection;
- piping orientation;
- operating pressure;
- operating temperature;
- flow rate;
- process liquid;
- target micron;
- serta masalah yang terjadi pada unit existing.
Dari data tersebut dapat dievaluasi apakah kebutuhan cukup berupa matching existing configuration atau perlu dilakukan perubahan filtration area, media maupun housing design.
Multi Bag Filter Housing untuk OEM dan Proyek EPC
Pada OEM, filtration skid, system integrator dan proyek EPC, Multi Bag Filter Housing dapat ditentukan sejak tahap engineering berdasarkan process data.
Evaluasi dapat mencakup:
- design dan operating flow;
- process liquid;
- viscosity;
- contaminant characteristics;
- target filtration;
- required filtration area;
- jumlah dan ukuran filter bag;
- material of construction;
- connection;
- operating dan design condition;
- installation footprint;
- maintenance clearance;
- serta project documentation.
Pendekatan tersebut membantu menempatkan Multi Bag Filter Housing sebagai bagian dari process filtration system, bukan hanya vessel yang dipilih berdasarkan jumlah bag.
Data yang Dibutuhkan untuk Sizing Multi Bag Filter Housing
Untuk mempercepat technical selection, data berikut dapat disiapkan:
| Parameter | Data yang Dibutuhkan |
|---|---|
| Flow Rate | Normal dan peak flow |
| Process Liquid | Jenis cairan |
| Viscosity | Pada operating temperature bila tersedia |
| Contaminant | Jenis, ukuran dan perkiraan loading |
| Filtration Target | Micron atau downstream requirement |
| Operating Cycle | Target interval bila ada |
| Pressure | Operating/design data yang tersedia |
| Temperature | Operating temperature |
| Material | SS304, SS316L atau perlu evaluasi |
| Filter Bag | Size, media, micron, sealing bila diketahui |
| Connection | Size, type dan orientation |
| Existing Unit | Foto, nameplate atau drawing |
| Quantity | Jumlah housing |
| Application | Posisi equipment dalam proses |
Jika seluruh data belum tersedia, evaluasi awal tetap dapat dimulai dari:
Flow Rate — Process Liquid — Viscosity — Target Micron — Pressure — Temperature — Connection — Quantity.
Data tambahan kemudian dapat digunakan untuk mempersempit pilihan jumlah filter bag dan konfigurasi housing.
Memilih Halaman Multi Bag Berdasarkan Kebutuhan
Halaman ini berfungsi sebagai main engineering authority untuk Multi Bag Filter Housing.
Untuk kebutuhan yang lebih spesifik:
Membutuhkan material SS316L?
Lihat Multi Bag Filter Housing SS316L.
Sedang membandingkan Multi Bag dengan satu filter bag?
Lihat Single Bag Filter Housing SS304 & SS316L.
Membutuhkan overview seluruh family Housing Bag Filter?
Kunjungi Housing Bag Filter untuk industrial liquid filtration.
Sedang menentukan media dan micron?
Lihat Filter Bag industri untuk berbagai kebutuhan liquid filtration.
Untuk konfigurasi berdasarkan jumlah filter bag tertentu, pemilihan harus mengikuti model dan process requirement agar halaman generic Multi Bag tidak menggantikan fungsi product-specific page.
Maintenance Multi Bag Filter Housing
Maintenance Multi Bag Filter Housing perlu dilakukan secara terencana karena satu vessel menggunakan beberapa filter bag, support basket dan sealing interface yang bekerja sebagai satu filtration assembly.
Frekuensi maintenance tidak dapat disamaratakan untuk seluruh aplikasi. Interval penggantian media dipengaruhi oleh contaminant loading, flow rate, viscosity, filtration area, media, micron rating, differential pressure dan kondisi process liquid.
Pemeriksaan berkala dapat meliputi:
- inlet dan outlet pressure;
- differential pressure;
- kondisi seluruh filter bag;
- posisi setiap filter bag;
- support basket;
- bag sealing interface;
- O-ring atau gasket;
- cover dan closure;
- inlet dan outlet connection;
- vent dan drain;
- indikasi leakage;
- serta kondisi internal vessel.
Riwayat differential pressure dan interval penggantian filter bag sebaiknya dicatat. Data operasi tersebut dapat membantu mengevaluasi perubahan process condition dan performa sistem dari waktu ke waktu.
Penggantian Filter Bag pada Multi Bag Housing
Sebelum membuka housing, equipment harus dihentikan, diisolasi dan dipastikan berada dalam kondisi aman sesuai prosedur fasilitas.
Housing harus depressurized sepenuhnya sebelum cover dibuka.
Secara umum, proses maintenance dapat mencakup:
- isolasi equipment sesuai SOP plant;
- pastikan pressure telah dilepaskan dengan aman;
- buka cover menggunakan prosedur yang sesuai dengan desain closure;
- keluarkan filter bag yang telah digunakan;
- periksa kondisi setiap support basket;
- bersihkan internal vessel bila diperlukan;
- periksa bag interface dan sealing surface;
- periksa O-ring atau gasket;
- pasang filter bag baru dengan size dan sealing yang sesuai;
- pastikan seluruh bag berada pada posisi yang benar;
- tutup dan amankan closure sesuai prosedur;
- lakukan start-up kembali secara terkendali;
- periksa leakage, pressure dan kondisi sistem.
Karena Multi Bag menggunakan beberapa media, pemasangan sebaiknya diperiksa pada setiap posisi bag, bukan hanya pada media yang paling mudah diakses.
Apakah Semua Filter Bag Harus Diganti Bersamaan?
Keputusan penggantian media harus mengikuti operating procedure dan kondisi sistem.
Dalam banyak sistem Multi Bag, filter bag bekerja secara paralel dalam satu vessel. Perbedaan kondisi antar-media dapat terjadi apabila terdapat variasi distribusi aliran, pemasangan, sealing atau loading.
Ketika housing dibuka untuk maintenance, kondisi seluruh filter bag dan basket sebaiknya diperiksa.
Strategi penggantian harus mempertimbangkan:
- differential pressure;
- operating history;
- kondisi fisik media;
- contaminant loading;
- target kualitas filtrate;
- serta SOP fasilitas.
Mengganti hanya berdasarkan umur kalender tanpa mempertimbangkan kondisi operasi dapat memberikan keputusan maintenance yang kurang tepat.
Troubleshooting Multi Bag Filter Housing
Differential Pressure Cepat Meningkat
Kenaikan ΔP yang lebih cepat dari kondisi normal dapat berkaitan dengan:
- contaminant loading meningkat;
- micron rating terlalu halus;
- viscosity berubah;
- flow rate berubah;
- filtration area tidak memadai;
- media tidak sesuai;
- atau filter bag telah mengalami loading.
Bandingkan kondisi aktual dengan baseline operasi normal sebelum menentukan tindakan.
Jika masalah terjadi secara berulang, evaluasi sebaiknya tidak berhenti pada penggantian filter bag. Required filtration area, media dan kondisi proses juga perlu diperiksa.
Flow Rate Menurun
Penurunan flow dapat terjadi akibat meningkatnya resistance pada filter media.
Namun penyebab lain seperti pump condition, valve position, piping restriction, perubahan viscosity dan process condition juga perlu diperiksa.
Dengan demikian, filter bag tidak langsung dianggap sebagai satu-satunya penyebab penurunan kapasitas sistem.
Filtrate Tidak Mencapai Target
Apabila particulate contamination masih ditemukan pada downstream, periksa:
- micron rating;
- jenis media;
- kondisi setiap filter bag;
- bag size;
- sealing configuration;
- posisi media;
- support basket;
- bag interface;
- serta kemungkinan bypass.
Pada Multi Bag Housing, satu filter bag atau sealing position yang tidak terpasang dengan benar dapat mempengaruhi hasil filtrasi keseluruhan vessel.
Karena itu, seluruh posisi media perlu diperiksa.
Operating Cycle Terlalu Pendek
Jika filter bag membutuhkan penggantian terlalu sering, evaluasi dapat dilakukan terhadap:
- contaminant loading;
- total filtration area;
- micron rating;
- jenis media;
- viscosity;
- flow rate;
- serta target particle removal.
Menambah jumlah filter bag dapat menjadi salah satu pendekatan pada kondisi tertentu, tetapi keputusan tersebut harus berdasarkan sizing dan process data, bukan asumsi bahwa semakin banyak bag selalu semakin baik.
Filter Bag Rusak
Kerusakan filter bag dapat berkaitan dengan differential pressure, kondisi support basket, chemical compatibility, temperature, pemasangan media atau operating condition.
Jika kerusakan terjadi berulang pada posisi tertentu, support basket dan interface pada posisi tersebut perlu diperiksa.
Kebocoran pada Cover
Leakage pada cover perlu ditangani sesuai prosedur keselamatan plant.
Setelah equipment benar-benar diisolasi dan depressurized, pemeriksaan dapat dilakukan terhadap:
- O-ring atau gasket;
- sealing surface;
- closure;
- alignment;
- serta kondisi komponen terkait.
Seal material juga harus kompatibel dengan process liquid dan operating temperature.
Distribusi Loading Filter Bag Tidak Merata
Jika beberapa filter bag terlihat jauh lebih loaded dibanding bag lainnya, kondisi tersebut dapat menjadi petunjuk untuk mengevaluasi:
- pemasangan media;
- sealing;
- basket;
- internal flow distribution;
- inlet arrangement;
- serta kondisi internal housing.
Perbedaan visual tidak selalu berarti terdapat masalah, tetapi pola yang konsisten dan ekstrem layak diperiksa lebih lanjut.
Kapan Filtration Area Perlu Ditambah?
Peningkatan filtration area dapat dievaluasi ketika existing configuration secara konsisten tidak memberikan operating cycle atau hydraulic performance yang dibutuhkan.
Indikasinya dapat berupa:
- differential pressure meningkat terlalu cepat;
- media membutuhkan penggantian sangat sering;
- contaminant loading meningkat setelah perubahan proses;
- production capacity meningkat;
- target filtration berubah;
- atau existing system tidak lagi sesuai dengan operating condition terbaru.
Namun sebelum menambah jumlah filter bag atau mengganti housing, pastikan penyebab utama bukan berasal dari media yang salah, micron terlalu halus, viscosity berubah atau masalah pada process system.
Dengan demikian, perubahan equipment dilakukan berdasarkan root cause, bukan hanya gejala.
Optimasi Operating Cycle Multi Bag Filter Housing
Operating cycle yang efektif diperoleh dari kombinasi equipment dan media yang sesuai.
Beberapa faktor yang dapat dievaluasi meliputi:
- total filtration area;
- micron rating sesuai target;
- media sesuai process liquid;
- flow sesuai kondisi desain;
- monitoring differential pressure;
- contaminant loading;
- viscosity;
- sealing seluruh filter bag;
- kondisi support basket;
- serta maintenance procedure.
Tujuan optimasi bukan semata-mata memperpanjang umur filter bag. Sistem juga harus tetap memenuhi target filtrasi dan kebutuhan process downstream.
FAQ Multi Bag Filter Housing
Apa itu Multi Bag Filter Housing?
Multi Bag Filter Housing adalah filter vessel yang menggunakan beberapa filter bag dalam satu housing untuk menyediakan total filtration area lebih besar dibanding konfigurasi satu bag dengan ukuran media yang sebanding.
Apa fungsi Multi Bag Filter Housing?
Fungsinya adalah menyediakan multiple filtration areas dalam satu vessel untuk particulate filtration pada industrial liquid process sesuai kebutuhan sistem.
Apa perbedaan Multi Bag dan Single Bag Filter Housing?
Single Bag menggunakan satu filter bag, sedangkan Multi Bag menggunakan beberapa filter bag. Perbedaan tersebut menghasilkan total filtration area dan konfigurasi vessel yang berbeda.
Untuk pembahasan konfigurasi satu media, lihat Single Bag Filter Housing SS304 & SS316L.
Apakah Multi Bag selalu digunakan untuk high flow?
Tidak. Multi Bag menyediakan filtration area lebih besar, tetapi pemilihannya tidak ditentukan oleh flow saja. Viscosity, contaminant loading, media, micron rating, differential pressure dan target operating cycle juga harus dipertimbangkan.
Apakah Multi Bag selalu mempunyai pressure drop lebih rendah?
Tidak dapat digeneralisasi. Pressure drop dipengaruhi oleh hydraulic design, flow, media, micron rating, viscosity, contaminant loading, piping dan kondisi operasi.
Berapa jumlah filter bag yang dibutuhkan?
Jumlah filter bag ditentukan berdasarkan required filtration area dan process data. Tidak ada satu jumlah bag yang tepat untuk seluruh aplikasi.
Apakah semakin banyak filter bag semakin baik?
Tidak selalu. Jumlah media harus sesuai dengan kebutuhan proses, vessel design, footprint, maintenance strategy dan target operasi.
Apakah Multi Bag Filter Housing tersedia dalam SS304 dan SS316L?
Ya, konfigurasi stainless steel dapat tersedia sesuai model dan kebutuhan. Material dipilih berdasarkan process liquid serta operating condition.
Kapan SS316L dipilih?
SS316L dapat dipertimbangkan ketika dibutuhkan corrosion resistance yang lebih tinggi dibanding SS304. Chemical composition, concentration, chloride, pH dan temperature tetap harus dievaluasi.
Untuk material-specific selection, lihat Multi Bag Filter Housing SS316L.
Apakah Multi Bag menggunakan Filter Bag Size #1 dan Size #2?
Multi Bag Housing dapat dirancang menggunakan ukuran filter bag yang sesuai dengan model equipment. Size #1 dan #2 merupakan ukuran yang umum pada industrial bag filtration.
Apa media filter bag yang dapat digunakan?
Pilihan media dapat mencakup Polypropylene, Polyester, Nylon Mesh dan media lain sesuai aplikasi.
Lihat Filter Bag industri berdasarkan media dan kebutuhan filtrasi untuk pilihan media.
Apakah semakin kecil micron semakin bagus?
Tidak. Micron rating yang terlalu halus dapat meningkatkan resistance dan memperpendek operating cycle apabila tidak sesuai dengan contaminant loading dan kondisi proses.
Apakah Multi Bag dapat digunakan untuk cairan kental?
Dapat pada aplikasi yang sesuai, tetapi viscosity harus menjadi bagian dari sizing karena mempengaruhi resistance ketika process liquid melewati filter media.
Apakah Multi Bag dapat digunakan untuk chemical?
Dapat apabila material housing, filter bag, seal dan wetted component kompatibel dengan chemical serta operating condition.
Bagaimana mengetahui filter bag sudah perlu diganti?
Differential pressure, perubahan flow, kualitas filtrate, operating history dan kondisi media dapat digunakan sebagai parameter evaluasi sesuai operating procedure.
Apakah housing existing dapat dicari unit yang sesuai?
Dapat dievaluasi. Foto, nameplate, drawing, jumlah filter bag, connection, orientation, material dan process data membantu proses matching.
Apakah Multi Bag cocok untuk proyek EPC?
Multi Bag Filter Housing dapat digunakan pada proyek EPC apabila konfigurasi ditentukan berdasarkan process design, material requirement, filtration area, connection, operating condition dan project specification.
Distributor & Supplier Multi Bag Filter Housing Indonesia
PT PROFILTER INDONESIA melayani kebutuhan Distributor & Supplier Multi Bag Filter Housing Indonesia untuk industrial water treatment, process industry, manufacturing plant, palm oil, oleochemical, chemical processing, food & beverage, paint & coating, oil processing, OEM, system integrator, kontraktor dan proyek EPC.
Multi Bag Filter Housing dapat dievaluasi dalam material Stainless Steel SS304 maupun SS316L dengan jumlah dan ukuran filter bag yang disesuaikan terhadap desain equipment serta process requirement.
Dukungan technical selection dapat mempertimbangkan:
- operating dan peak flow;
- process liquid;
- viscosity;
- contaminant loading;
- target micron;
- required filtration area;
- target operating cycle;
- material compatibility;
- operating pressure dan temperature;
- filter bag size;
- media;
- connection dan piping orientation;
- installation footprint;
- maintenance clearance;
- existing equipment;
- quantity;
- serta project requirement.
Pendekatan tersebut membantu procurement dan engineer menentukan housing berdasarkan kebutuhan sistem, bukan hanya berdasarkan jumlah filter bag atau ukuran connection.
Untuk melihat keseluruhan family produk, kunjungi Housing Bag Filter untuk kebutuhan industrial liquid filtration.
Multi Bag Filter Housing untuk Procurement dan Proyek Industri
Pada pembelian equipment industri, kebutuhan procurement dan engineering perlu bertemu pada spesifikasi yang sama.
Procurement dapat membutuhkan quotation, material, quantity dan delivery requirement, sedangkan engineer membutuhkan kepastian bahwa equipment sesuai dengan process condition.
Karena itu, inquiry yang dilengkapi technical data dapat membantu mempercepat proses evaluasi sebelum quotation.
Untuk existing plant, sertakan data existing unit apabila tersedia.
Untuk proyek baru, sertakan process data atau equipment specification yang sudah disiapkan oleh engineering, OEM maupun EPC.
Data RFQ Multi Bag Filter Housing
Untuk mempercepat technical selection dan quotation, data berikut dapat dikirimkan:
| Data RFQ | Informasi yang Dibutuhkan |
|---|---|
| Flow Rate | Normal dan peak flow |
| Process Liquid | Jenis cairan |
| Viscosity | Pada operating temperature bila tersedia |
| Contaminant | Jenis, ukuran atau perkiraan loading |
| Target Filtration | Micron / downstream requirement |
| Filtration Area | Requirement bila sudah ditentukan |
| Filter Bag | Size, media, micron dan sealing bila diketahui |
| Operating Pressure | Kondisi operasi |
| Temperature | Operating temperature |
| Material | SS304, SS316L atau perlu evaluasi |
| Connection | Size, type dan orientation |
| Existing Unit | Brand/model, foto, nameplate atau drawing |
| Quantity | Jumlah housing |
| Application | Industri dan posisi equipment |
| Project | Specification/document requirement bila tersedia |
Jika seluruh data belum tersedia, inquiry awal dapat dimulai dengan:
Flow Rate — Process Liquid — Viscosity — Target Micron — Pressure — Temperature — Connection — Quantity.
Data tambahan kemudian dapat digunakan untuk menentukan jumlah filter bag, material dan konfigurasi yang lebih sesuai.
Konsultasi Multi Bag Filter Housing untuk Existing Plant, OEM dan EPC
Untuk existing plant, evaluasi dapat dimulai dari housing yang sudah terpasang, operating problem dan target perbaikan sistem.
Untuk OEM dan system integrator, Multi Bag Filter Housing dapat disesuaikan dengan kebutuhan filtration skid atau package system.
Sedangkan Untuk proyek EPC, pemilihan dapat mengikuti process requirement, material specification, piping arrangement dan project documentation.
Kirimkan process data, equipment specification, foto existing unit, nameplate atau drawing yang tersedia kepada PT PROFILTER INDONESIA untuk membantu proses technical evaluation dan quotation.
Dengan pemilihan filtration area, material, filter bag dan konfigurasi yang sesuai, Multi Bag Filter Housing dapat dirancang sebagai bagian dari sistem filtrasi yang mempertimbangkan filtration performance, operating cycle, maintenance dan kebutuhan proses industri secara keseluruhan.
Informasi lebih lanjut Hubungi Kami
PT PROFILTER INDONESIA
Ruko Blok G/54 – Gudang A/01 Jl.Canadian Broadway
Kawasan Pergudangan Commpark – Kotawisata – Cibubur
Phone : +6221 84937329 , 84937805 , 22962668
WhatsApp : +62 812-9634-0505
Email : sales@profilterindonesia.co.id
